Wafer kelebek vana nikel klapeli EPDM contalı DN100 4″ 220V AC on off elektrik aktüatörlü

Wafer kelebek vana nikel klapeli EPDM contalı DN100 4″ 220V AC on off elektrik aktüatörlü wafer tip kelebek vana yapısında, flanşlar arasına yerleşen ince kesitli gövde ile hat üzerinde kompakt çözüm sunar. Gövde malzemesi GGG40, klape yüzeyi nikel kaplama, sızdırmazlık elemanı EPDM conta olarak yapılandırılır. Kumanda Elektrik aktüatörlü olup aç kapama kontrolü kumanda tipine bağlı olarak manuel veya otomasyon üzerinden gerçekleştirilir. Maksimum çalışma basıncı 16 bar, maksimum çalışma sıcaklığı 120°C sınırları içindedir.

Teknik Tanım

Wafer gövde, standart flanşlar arasında konumlanarak ilave bağlantı parçası ihtiyacını azaltır. DN100 nominal çap ve 4″ ölçü karşılığı ile hat çapına uyum sağlar. Nikel kaplı klape yüzeyi, korozyon etkilerine karşı dayanımı destekler; EPDM conta, düşük torkla kapanma ve stabil sızdırmazlık hedefiyle çalışır. Uygulama akışkanı ve ortam koşulları için EPDM kimyasal uyumluluğu sahada doğrulanmalıdır.

Yapı ve Performans

Wafer tip yapı, düşük ağırlık ve hızlı montaj avantajı sağlar. Açma kapama hareketi klapenin eksen etrafında dönmesiyle gerçekleşir; klape konumu değiştikçe akış kesiti kontrol edilir. Kumanda Elektrik aktüatörlü seçeneği; çevrim sıklığı, erişim ihtiyacı ve otomasyon gereksinimine göre seçilir. Sızdırmazlık performansı, flanş yüzey kalitesi ve doğru sıkma prosedürü ile doğrudan ilişkilidir.

Öne Çıkan Avantajlar

• GGG40 gövde ile rijit yapı ve stabil montaj
• Nikel kaplı klape ile yüzey dayanımı ve servis ömrü desteği
• EPDM conta ile güvenilir sızdırmazlık yaklaşımı
• 16 bar basınç ve 120°C sıcaklık sınırları içinde çalışma
• Kumanda Elektrik aktüatörlü ile ihtiyaca uygun aç kapama kontrolü

Kullanım Alanları

Su hatları, yardımcı tesisatlar, genel endüstriyel proses devreleri, pompa emiş basma hatları ve otomasyon kontrollü aç kapama uygulamalarında tercih edilir. Kimyasal uyumluluk, sıcaklık ve basınç sınırları doğrulanarak seçilmelidir.

Montaj ve Bakım Notları

• Flanş yüzey paralelliği ve yüzey temizliği kontrol edilmelidir.
• Cıvatalar çapraz sıra ile kademeli sıkılmalı; aşırı tork uygulanmamalıdır.
• Devreye alma öncesi aç kapama hareketi tam strok doğrulanmalı; hat içinde yabancı parça bulunmamalıdır.
• Periyodik kontrolde conta bölgesi, mil sızdırmazlığı ve kumanda bağlantıları gözden geçirilmelidir.

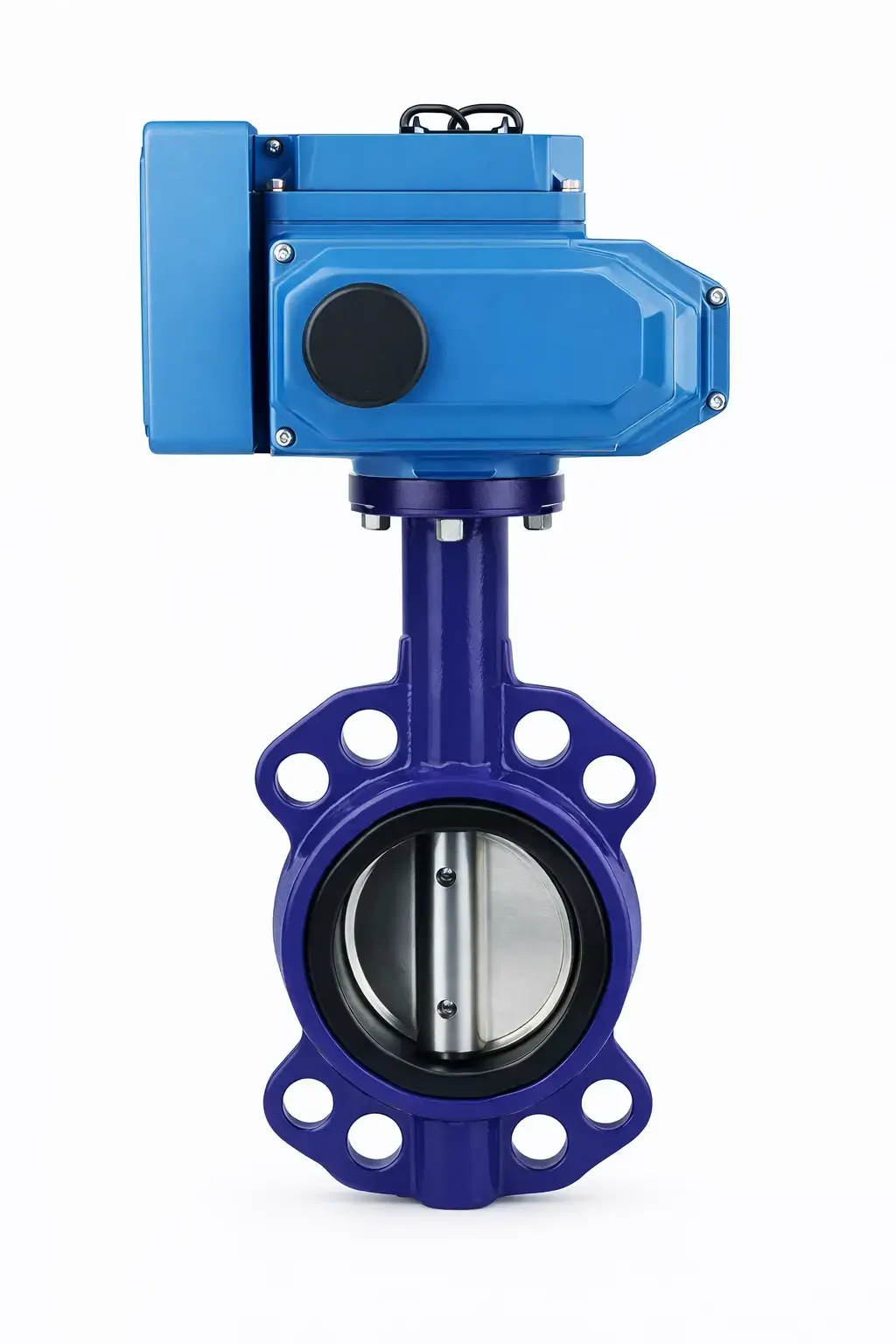

Gösterilen ürün görseli temsilidir; bağlantı ölçüsü modele göre değişiklik gösterebilir.
