Wafer kelebek vana AISI 304 klapeli EPDM contalı DN200 8″ Dişli kutulu

Wafer kelebek vana AISI 304 klapeli EPDM contalı DN200 8″ Dişli kutulu wafer tip kelebek vana yapısında olup flanşlar arasına yerleşen kompakt gövde formu ile hat üzerinde yer tasarrufu sağlar. Gövde malzemesi GGG40, klape malzemesi AISI 304, sızdırmazlık elemanı EPDM conta olarak yapılandırılmıştır. Kumanda tipi Dişli kutulu olup açma kapama kontrolü manuel veya otomasyon sistemi üzerinden gerçekleştirilir. Maksimum çalışma basıncı 16 bar, maksimum çalışma sıcaklığı 120°C sınırları içindedir.

Teknik Tanım

Wafer gövde yapısı, standart flanşlar arasında montaj imkânı sunarak ilave adaptör ihtiyacını ortadan kaldırır. DN200 nominal çap ve 8″ ölçü karşılığı ile boru hattı ölçüsüne uyum sağlar. AISI 304 paslanmaz çelik klape, korozyon direnci ve mekanik dayanım açısından dengeli bir yapı sunar. EPDM conta, su ve genel endüstriyel akışkan uygulamalarında sızdırmazlık performansını destekler.

Yapı ve Performans

Klape hareketi mil ekseni etrafında dönerek akış kesitini kontrol eder. Wafer tip yapı sayesinde düşük ağırlık ve hızlı montaj avantajı elde edilir. Kumanda tipi Dişli kutulu, çevrim sıklığı ve otomasyon gereksinimine göre seçilir. Sızdırmazlık performansı, doğru montaj ve flanş yüzey kalitesi ile doğrudan ilişkilidir.

Öne Çıkan Avantajlar

• GGG40 gövde ile rijit ve stabil yapı
• AISI 304 klape ile dengeli korozyon dayanımı
• EPDM conta ile güvenilir sızdırmazlık
• 16 bar basınç ve 120°C sıcaklık sınırlarında çalışma

Kullanım Alanları

Su hatları, yardımcı tesisatlar, genel endüstriyel prosesler ve otomasyon kontrollü açma kapama uygulamalarında kullanılır. Akışkan türü ve ortam koşulları için EPDM kimyasal uyumluluğu kontrol edilmelidir.

Montaj ve Bakım Notları

• Flanş yüzeylerinin paralel ve temiz olması sağlanmalıdır.
• Cıvatalar çapraz sıra ile kademeli sıkılmalıdır.
• Devreye alma öncesi klape hareketi serbestliği kontrol edilmelidir.

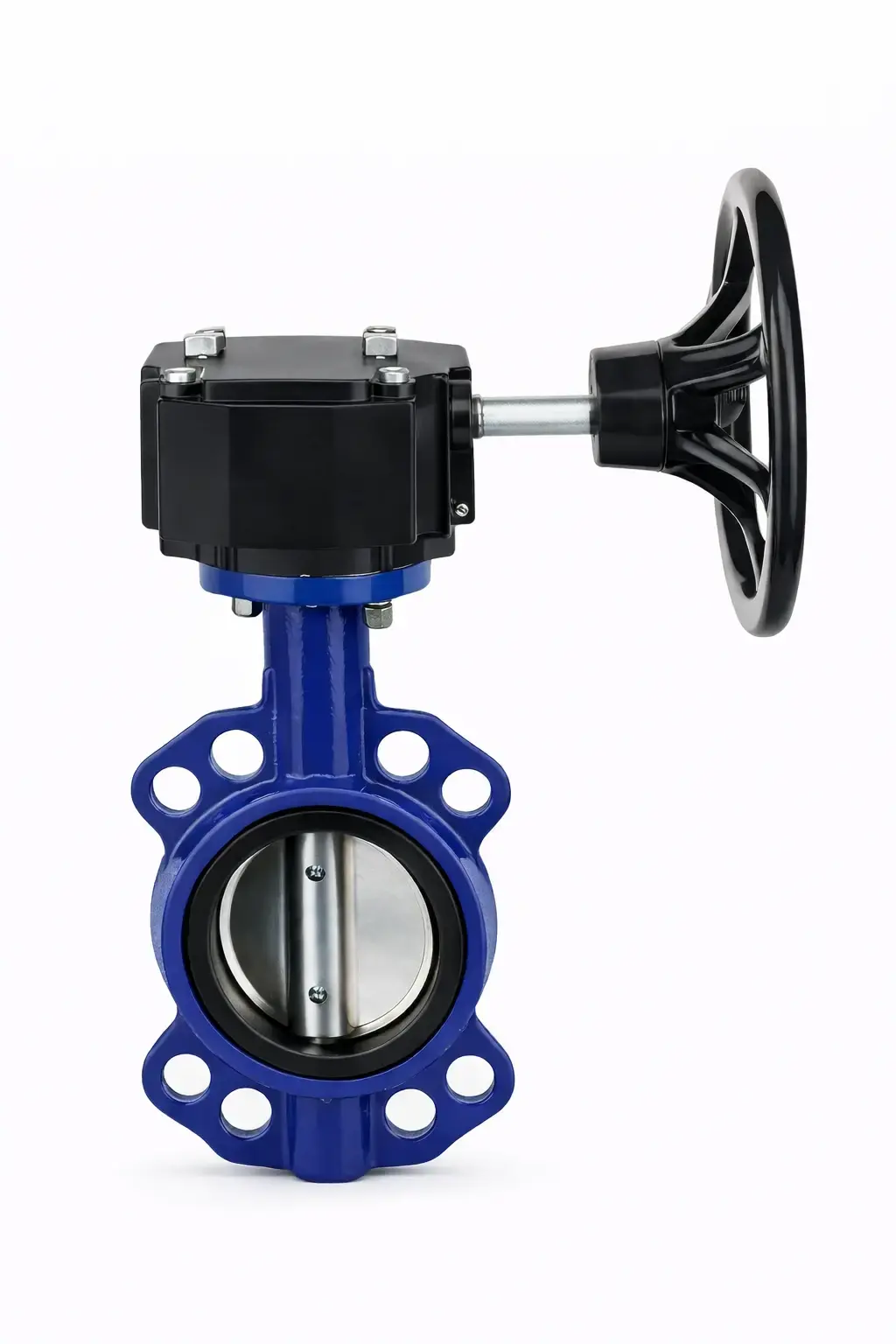

Gösterilen ürün görseli temsilidir; bağlantı ölçüsü modele göre değişiklik gösterebilir.
