Megaflex yüksek basınç test ve yağlama hortumu DN 4 13.2 mm 630 bar çalışma basınçlı

Teknik Tanım

Megaflex yüksek basınç test ve yağlama hortumu DN 4 13.2 mm 630 bar çalışma basınçlı, yüksek basınçlı test ve yağlama devrelerinde kullanılmak üzere tasarlanmış esnek hortum yapısıdır. DN 4 iç çap ve yaklaşık 13.2 mm dış çap değeri ile test ve yağlama ekipmanları üzerinde noktasal basınç ölçümü ve yağ transferi için kullanılır.

Yapı ve Performans

Hortum yapısı basınca dayanıklı iç tüp, takviye katmanı ve koruyucu dış kaplamadan oluşur. Çalışma basıncı yaklaşık 630 bar, patlama basıncı ise 1900 bar civarındadır. Minimum bükülme yarıçapı 25 mm ve kütle değeri yaklaşık 0.045 kg/m seviyesindedir. Çalışma sıcaklık aralığı -40°C ile 100°C aralığında stabil akış koşulları sağlar.

Öne Çıkan Avantajlar

• Yüksek test basınçlarına uygun tasarım.
• Düşük kütle değeri ile esnek kullanım imkânı.
• Test ekipmanları ve yağlama noktalarına kolay yönlendirme.

Kullanım Alanları

Yüksek basınç test pompaları, yağlama sistemleri, test standları ve mobil hidrolik makinelerde noktasal basınç ölçümü yapılan bağlantı hortumu olarak kullanılır.

Montaj ve Bakım Notları

Montaj sırasında minimum bükülme yarıçapı değerleri aşılmamalı, hortum keskin kenarlardan ve sürekli sürtünme yaratan yüzeylerden uzak yönlendirilmelidir. Uygun rakor ve bağlantı elemanları kullanılarak presleme işlemi üretici teknik tablolarına göre yapılmalıdır. Periyodik bakımda kaplama hasarı, sızıntı, kabarma ve takviye katmanı deformasyonu kontrol edilmeli, limitlerin aşıldığı durumlarda hortum seti yenilenmelidir.

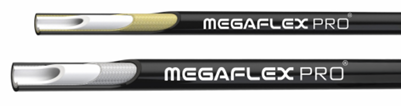

Not: Kullanılan hortum görselleri temsili olup, gerçek uygulamada hortum çapı, takviye yapısı ve rakor konfigürasyonu proje gereksinimlerine göre değişebilir.
