Megaflex SAE 100 R2AT EN853 2SN hidrolik hortum 1 1/4″ DN 32 125 bar çalışma basınçlı

Teknik Tanım

Megaflex SAE 100 R2AT EN853 2SN hidrolik hortum 1 1/4″ DN 32 125 bar çalışma basınçlı, çift çelik tel takviyeli SAE 100 R2AT ve EN853 2SN standardına uygun hidrolik hortum yapısıdır. DN 32 iç çap ve yaklaşık 48.3 mm dış çap değeri ile yüksek basınçlı hidrolik devrelerde yağ iletimi için kullanılır.

Yapı ve Performans

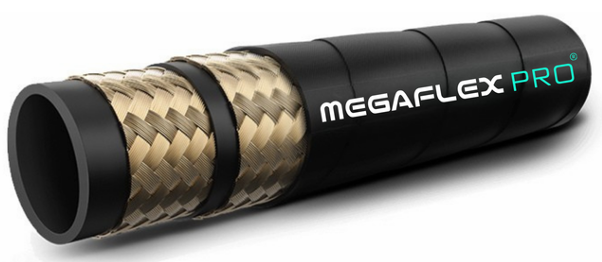

Hortum, yağ dayanımlı sentetik kauçuk iç katman, iki kat çelik tel örgü takviye ve dış ortam şartlarına dayanıklı sentetik kauçuk dış kaplamadan oluşur. Çalışma basıncı yaklaşık 125 bar, patlama basıncı ise 500 bar seviyesindedir. Minimum bükülme yarıçapı 420 mm ve kütle değeri yaklaşık 1.8 kg/m civarındadır. Çalışma sıcaklık aralığı üretici kataloğunda verilen değerlere göre seçilmelidir.

Öne Çıkan Avantajlar

• SAE 100 R2AT ve EN853 2SN standardına uyumlu yüksek basınç dayanımı.
• Çift çelik tel örgü sayesinde darbelere ve ani basınç yükselmelerine karşı güvenlik marjı.
• Aşınma ve ozon etkisine dayanıklı dış kaplama ile uzun servis ömrü.
• Kompakt çap değerleri sayesinde dar alanlı hidrolik devrelerde hat düzeni kolaylığı.

Kullanım Alanları

Mobil iş makineleri, endüstriyel hidrolik güç üniteleri, presler, vinç sistemleri ve yüksek basınçlı yağ devreleri üzerinde basınç hattı olarak kullanılır.

Montaj ve Bakım Notları

Montaj sırasında minimum bükülme yarıçapı değerleri aşılmamalı ve hortum keskin kenarlardan ile sürekli sürtünme yaratan yüzeylerden uzak yönlendirilmelidir. Uygun rakor ve bağlantı elemanları kullanılarak presleme işlemi üretici teknik tablolarına göre yapılmalıdır. Periyodik bakımda kaplama hasarı, sızıntı, kabarma ve takviye katmanı deformasyonu kontrol edilmeli, limitlerin aşıldığı durumlarda hortum seti yenilenmelidir.

Not: Kullanılan hortum görselleri temsili olup, gerçek uygulamada hortum çapı, takviye yapısı ve rakor konfigürasyonu proje gereksinimlerine göre değişebilir.
