Kumanda Kolu PC100 Serisi 8PC100 Sekizli
Genel Teknik Tanım
PC100 serisi Altılı konfigürasyonlu hidrolik kumanda kolu valf bloğudur. Açık merkez (open-center) devrelerde P hattından beslenir; sürgü hareketi ile A/B iş portları arasında akış yönlendirilerek silindir/motor gibi aktüatörlerin yön ve hız kontrolü sağlanır. Modüler blok mimarisi, fonksiyon sayısına göre dilim adedinin ölçeklenmesine ve sahada servis edilebilirliğe uygun şekilde tasarlanmıştır. Menşei: Europe.
Detaylı Hidrolik Performans
- Nominal debi: 80 L/dk (maks. 100 L/dk)
- Port bağlantıları: A/B portları 3/4" BSP
- Basınç limitleri: P: 210 bar, T: 50 bar, A-B: 250 bar
- Sürgü tipi: Standart açık merkez sürgü (A sürgü); alternatif sürgü seçenekleri
- İç kaçak: 120 barda 18 cm³/dk (A,B’den T’ye)
- Akışkan sıcaklık aralığı: -10…+80 °C
- Akışkan tipi: Mineral bazlı hidrolik yağ
- Viskozite: 10–100 cSt (46 cSt önerilir; iklim koşullarına bağlı değişebilir)
- Filtrasyon gereksinimi: 10 (NAS 1638)
Basınç limitleri, gövde dayanımı ve sızdırmazlık elemanlarının güvenli çalışma sınırlarını tanımlar. Yük altında ani yön değiştirme, yükün ataleti veya dış zorlamalar nedeniyle A/B hatlarında basınç pikleri oluşabileceğinden, devre tasarımında emniyet ve şok sönümleme fonksiyonları konfigürasyon aşamasında değerlendirilmelidir.
Çalışma Koşulları ve Konfigürasyon Mantığı

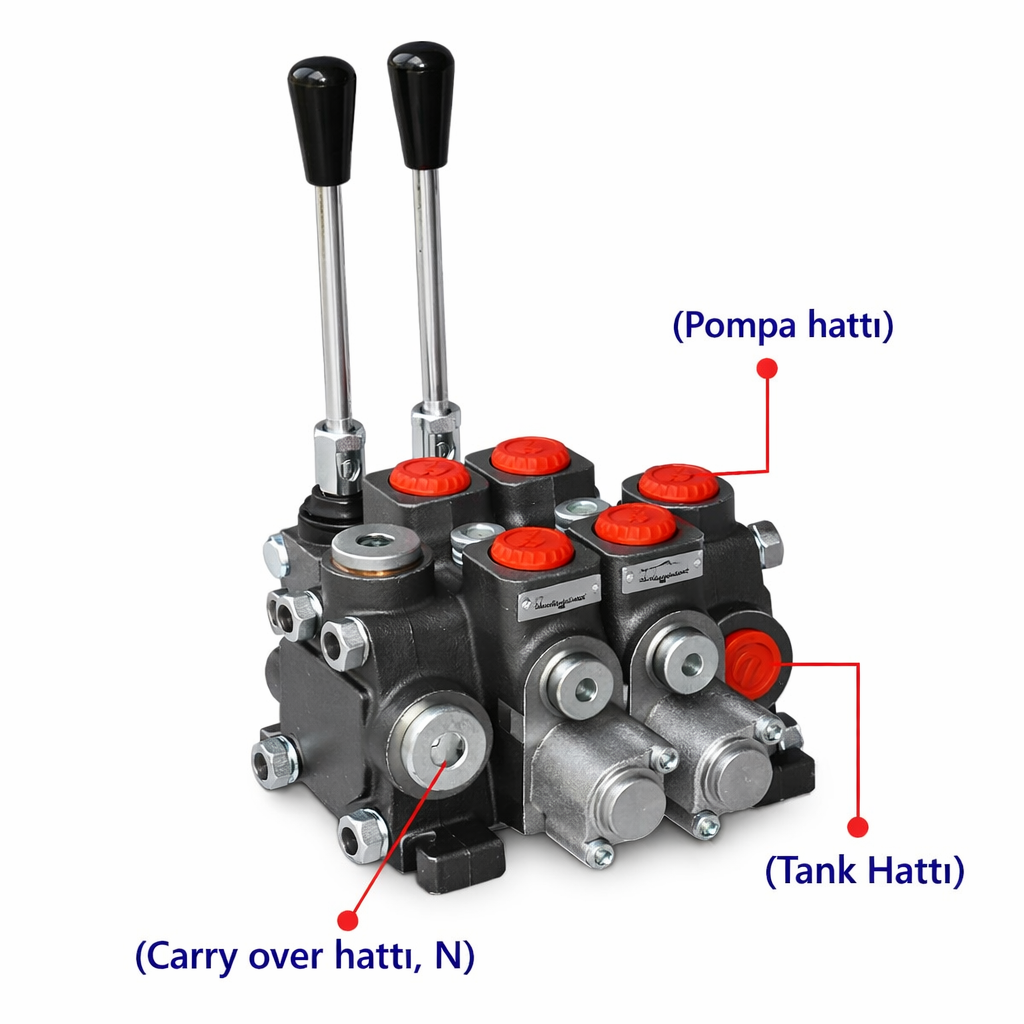

Tekliden sekizliye kadar seçenekleri mevcuttur. Altılı seçimi; kontrol edilecek aktüatör sayısı, pompa debisi, eşzamanlı çalışma senaryoları ve montaj kısıtlarına göre yapılır. P hattı giriş, T hattı dönüş olup; opsiyonel carry-over (N) hattı kullanımı ile seri bağlı valf blokları veya yardımcı devrelerin beslenmesi mümkündür. Bağlantı standardı ve port kesitleri, basınç kaybı ve ısınma üzerinde doğrudan etkilidir.
Opsiyonel Konfigürasyonlar (Grup Notları)
Aşağıdaki kalemler, blok konfigürasyonu ve koruma fonksiyonları için opsiyonel bileşen/konfigürasyon notlarıdır. Seçim; kavitasyon riski, ani duruş/yön değiştirme kaynaklı şok yükleri ve sistem emniyet gereksinimine göre yapılmalıdır.
- Carry-over (N hattı): opsiyonel
- X valfi (anti-kavitasyon): opsiyonel
- Y valfi (ikincil basınç emniyet): opsiyonel
- Z valfi (anti-şok): opsiyonel
- Giriş dilimi: opsiyonel
- Çıkış dilimi: opsiyonel
- A1 dilim: opsiyonel
