Hyforce OR-150 Yağ Sulu Soğutucu 0.6 m² 150 L/dk

Teknik tanım

Hyforce OR-150 Yağ Sulu Soğutucu 0.6 m² 150 L/dk hidrolik yağın sudan yararlanarak sıcaklık kontrolü için kullanılan borulu tip sulu soğutucu düzenidir. Yağ devresi ile su devresi gövde içinde ayrılmış durumda çalışır ve ısı transferi yüzey alanı boru tarafında tanımlanmış değerlerle ifade edilir.

Yapı ve performans özellikleri

OR-150 modelinde gövde boyutları A=575 mm, B=385 mm, C=76 mm ve flanş çapı D=140 mm olarak listelenir. Bağlantı mesafesi E=180 mm, konsol mesafesi F=1 1/4” ve çıkış bağlantı eksen uzaklığı G=1” şeklinde verilir. Boru sayısı 36 adet olup toplam soğutma alanı 0.6 m² düzeyindedir. Δt=30 °C kabulü ile tavsiye edilen debi 150 L/dk yağ akışı için boyutlandırılmıştır.

• Boru sayısı: 36 adet
• Toplam soğutma alanı: 0.6 m²
• Önerilen yağ debisi: 150 L/dk
• Gövde ölçüleri: A=575 mm, B=385 mm, C=76 mm
• Flanş çapı: D=140 mm

Kullanım alanları

Hyforce OR-150 Yağ Sulu Soğutucu 0.6 m² 150 L/dk hidrolik güç üniteleri, pres hatları, test tezgâhları ve sürekli çevrimle çalışan endüstriyel devrelerde yağ sıcaklığının kontrol altında tutulması amacıyla kullanılır. Yağ sıcaklığı belirlenen aralıkta tutulduğu için viskozite kararlılığı korunur ve hidrolik ekipmanların ömrü uzar.

Montaj ve bakım notları

Montajda yağ ve su bağlantıları yönlendirme oklarına göre yapılmalı, su tarafında kireçlenme ve kirlenmeye karşı periyodik temizlik planlanmalıdır. Yağ devresinde ani basınç darbesi oluşmasını sınırlayan hat düzeni tercih edilmelidir.

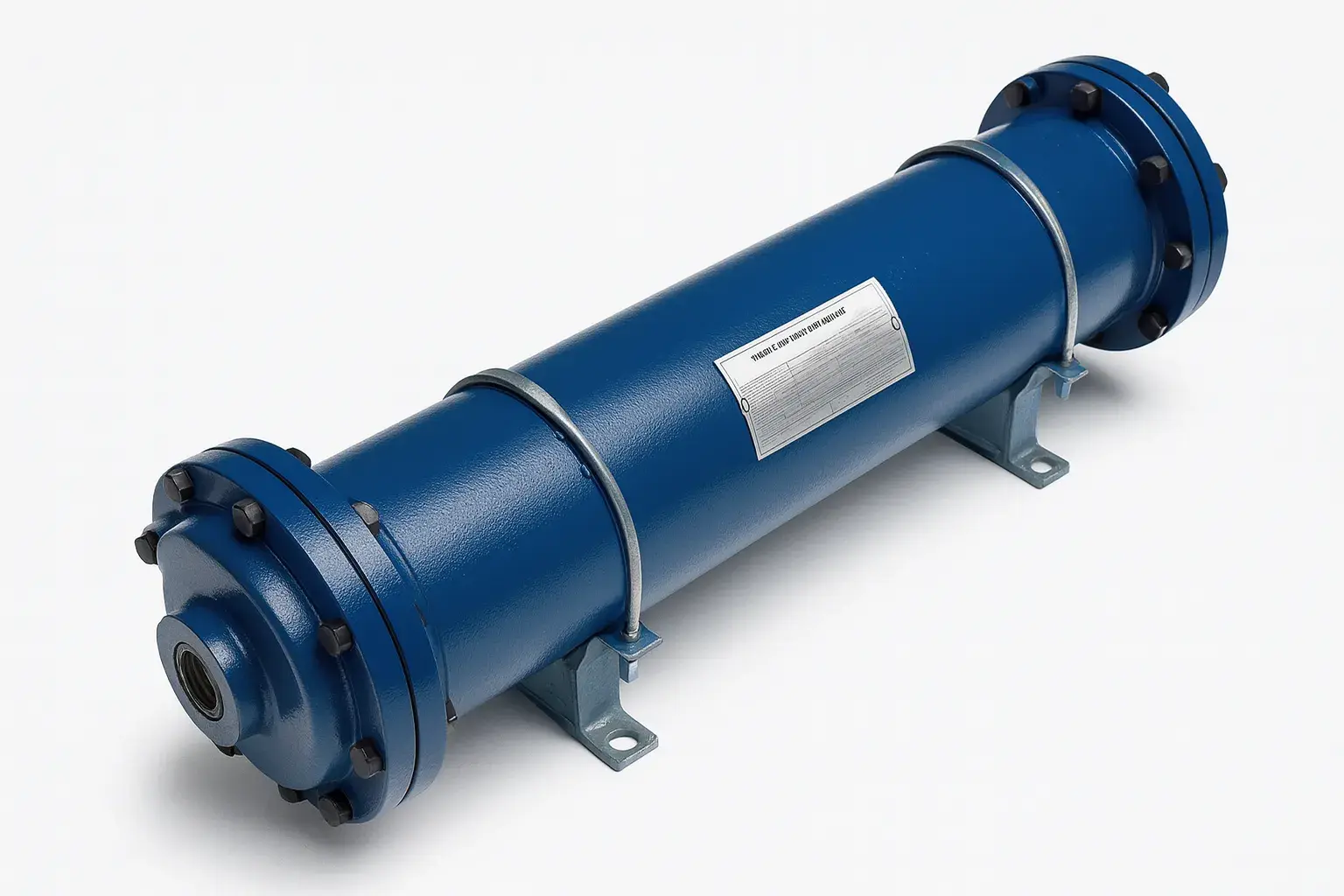

Temsili görsel uyarısı

Ürün sayfasında kullanılan sulu soğutucu görselleri temsili niteliktedir. OR-150 modelinin bağlantı yönleri ve gövde ayrıntıları sipariş konfigürasyonuna göre farklılık gösterebilir.
