DN 65 2 1/2″ tepe flanşlı 2 parçalı paslanmaz dişli küresel vana Çift etkili pnömatik AISI 304 endüstriyel tesislerde sıvı ve gaz akışkanlarının açma kapama kontrolü amacıyla kullanılan paslanmaz çelik küresel vana çözümüdür. Tepe flanşlı yapı manuel, pnömatik veya elektrikli aktüatör montajına uygun tasarlanmıştır.
Teknik Tanım
Vana gövdesi AISI 304 paslanmaz çelikten imal edilmiştir. Küresel kapama elemanı tam geçişe yakın akış yolu sağlayarak basınç kaybını azaltır. Dişli bağlantı yapısı standart boru sistemleriyle uyumludur. Maksimum çalışma basıncı 63 bar, maksimum çalışma sıcaklığı 150°C seviyesindedir.
Yapı ve Performans
- 2 parçalı paslanmaz çelik gövde yapısı
- Dişli bağlantı ile kompakt montaj
- Tepe flanş aktüatör arayüzü
- Hızlı ve net açma kapama sağlayan küresel mekanizma
Malzeme Bilgisi AISI 304
AISI 304 östenitik paslanmaz çelik sınıfıdır. Yaklaşık %18 krom ve %8 nikel içeren alaşım yapısı sayesinde genel korozyon direnci yüksektir. Su, buhar, hava ve birçok endüstriyel akışkanla uyumlu çalışır.
Hijyen gerektiren uygulamalarda yaygın olarak tercih edilir. Gıda, içecek ve su proseslerinde güvenli kullanım sunar. Klorür oranı yüksek ortamlar ve deniz suyu uygulamalarında korozyon riski artabileceği için proses şartları dikkate alınmalıdır.
AISI 304 – AISI 316 farkı
AISI 316 paslanmaz çelik, AISI 304’e ek olarak molibden içerir. Bu katkı klorür kaynaklı çukurcuk korozyonuna karşı direnci artırır. Denizel ortamlar ve yoğun kimyasal uygulamalarda AISI 316 tercih edilirken, standart endüstriyel uygulamalarda AISI 304 yeterli performans sağlar.
Kullanım Alanları
- Endüstriyel proses hatları
- Su arıtma ve dağıtım sistemleri
- Basınçlı hava ve inert gaz uygulamaları
- Gıda ve içecek üretim tesisleri
Montaj ve Bakım Notları
- Dişli bağlantılarda uygun sızdırmazlık malzemesi kullanılmalıdır.
- Montaj sırasında boru hattı eksenel hizasına dikkat edilmelidir.
- Aktüatörlü uygulamalarda pnömatik veya elektrik bağlantıları uygun standartlara göre yapılmalıdır.
- Periyodik bakımda sızdırmazlık ve açma kapama hareketi kontrol edilmelidir.

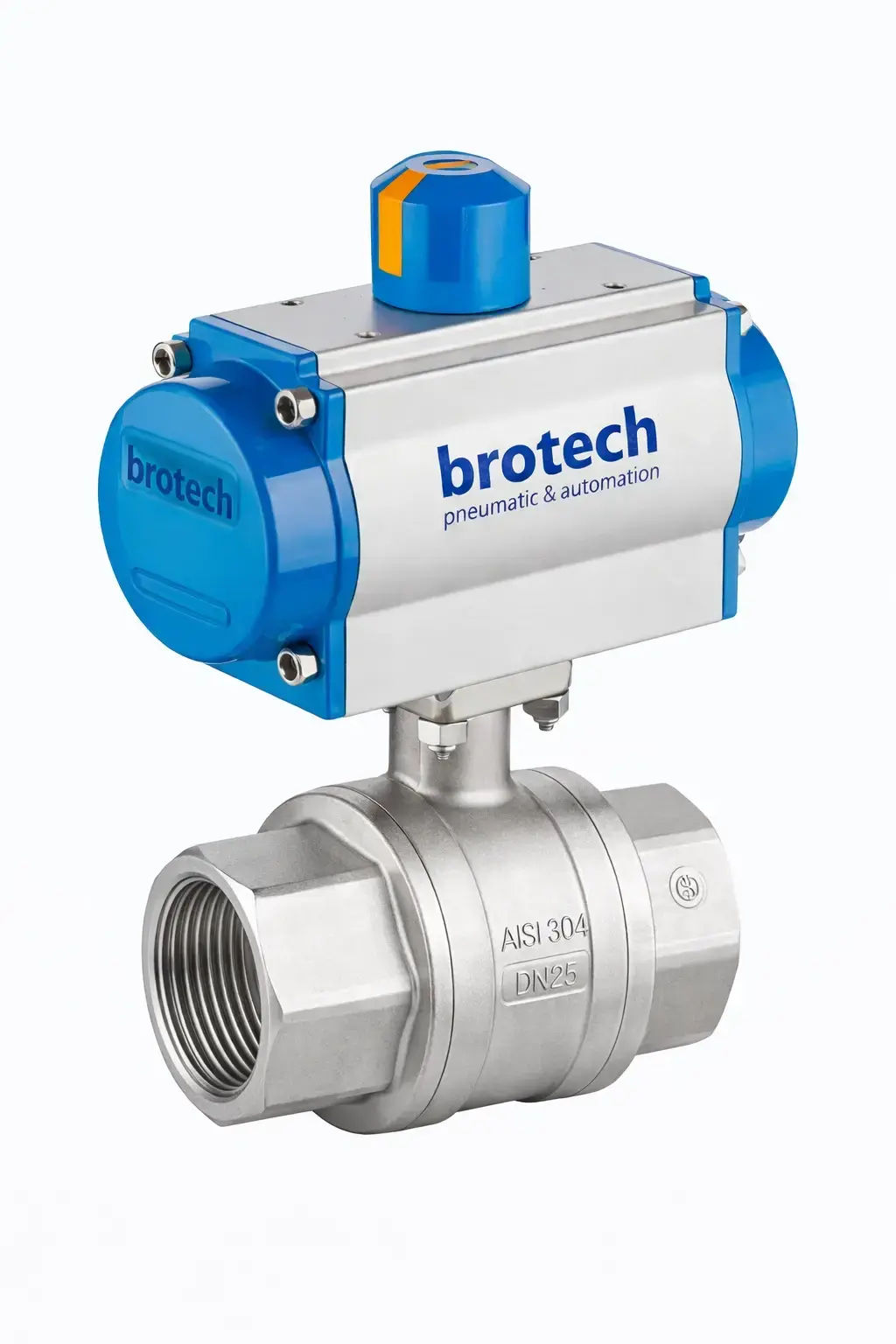

Gösterilen ürün görseli temsilidir; bağlantı ölçüsü modele göre değişiklik gösterebilir.
