Hyforce BMR-100 BMR Serisi Orbit Hidromotor 100.5 cm³/devir 140 bar 194 Nm

Teknik tanım

Hyforce BMR-100 BMR Serisi Orbit Hidromotor 100.5 cm³/devir 140 bar 194 Nm gerotor prensibine göre çalışan sabit deplasmanlı orbit hidromotor sınıfına aittir. İç akış dağıtımı ve gerotor seti, düşük hızlarda dahi kararlı dönme hareketi ve yüksek tork üretimi sağlayacak şekilde tasarlanmıştır.

Yapı ve performans özellikleri

Mil çapı 25 mm, deplasman 100.5 cm³/devir ve çalışma basıncı 140 bar düzeyindedir. Önerilen debi 60 L/dk ve çıkış torku 194 Nm değerine ulaşır. Stator–rotor gerotor takımı ile eksenel kompanzasyon plakası arasındaki sızdırmazlık düzeni, hacimsel verim ile düşük hız stabilitesini destekler.

• Deplasman: 100.5 cm³/devir
• Nominal tork kapasitesi: 194 Nm
• Sürekli çalışma basıncı: 140 bar
• Önerilen debi: 60 L/dk
• Mil çapı: 25 mm

Kullanım alanları

Hyforce BMR-100 BMR Serisi Orbit Hidromotor 100.5 cm³/devir 140 bar 194 Nm tarım makineleri, yol bakım ekipmanları, mobil hidrolik tahrik sistemleri ve konveyör uygulamalarında düşük hız–yüksek tork ihtiyacı bulunan devrelerde kullanılır. Gerotor tasarımı sayesinde yük değişimlerinin yoğun olduğu koşullarda dahi hız kontrolü kararlı kalır.

Montaj ve bakım notları

Montaj sırasında motor mili ile tahrik edilen mekanizma arasındaki kavrama eksenel ve radyal olarak hizalı tutulmalıdır. Besleme hattında kavitasyon riskini sınırlayan hat çapı seçilmeli, yağ temizliği EN ISO 4406 partikül sınıflandırmasına uygun şekilde sağlanmalıdır. İlk devreye almada sistem düşük basınçta çalıştırılarak içerideki hava kontrollü şekilde tahliye edilmelidir.

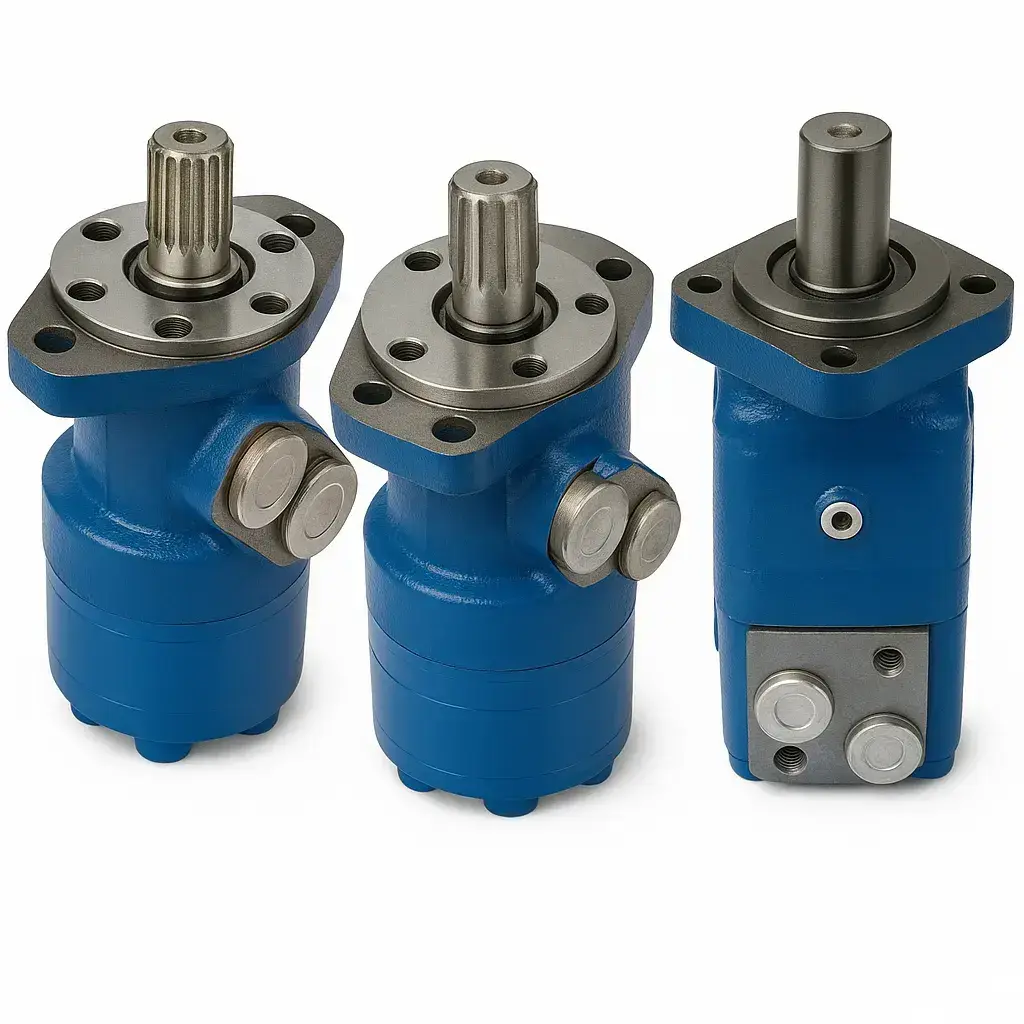

Temsili görsel uyarısı

Ürün sayfasındaki orbit hidromotor görselleri temsili niteliktedir. BMR-100 kodlu BMR serisi modelin mil tipi, flanş geometrisi ve bağlantı port yönleri sipariş konfigürasyonuna bağlı olarak değişebilir.
