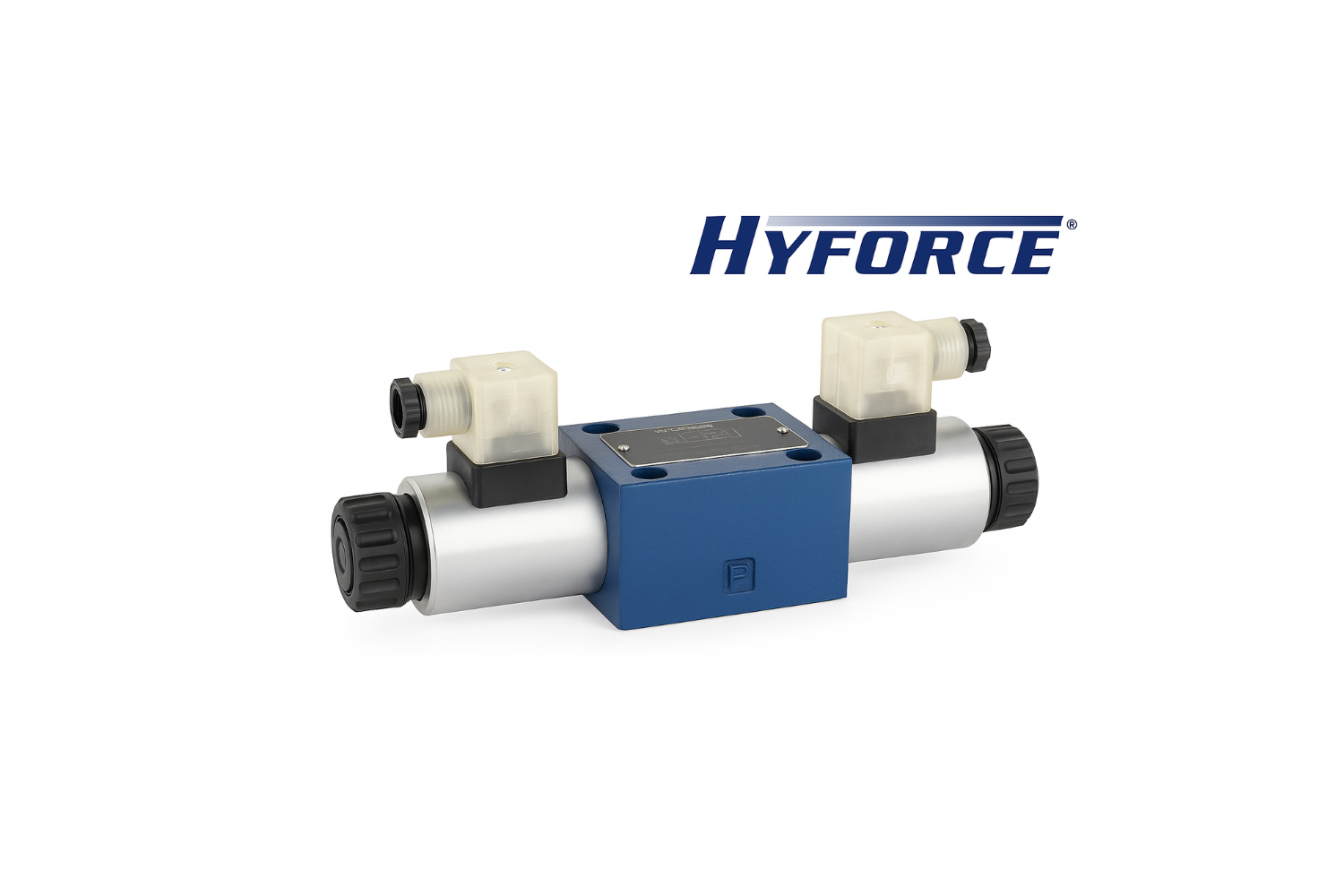

4WE6H-6X/EG12N9Z4 NG6 Hidrolik Yön Kontrol Valfi – 12V AB Kapalı / P-T Açık Merkez (H Tipi)
4WE6H-6X/EG12N9Z4, NG6 (CETOP 3 – ISO 4401) montaj standardına uygun, 12V DC solenoid bobinli, tek bobinli hidrolik yön kontrol valfidir. “H” merkez kodu, valfin A ve B hatlarının kapalı, P ve T hatlarının ise birbirine açık olduğu özel bir merkez yapısına sahip olduğunu belirtir.
H tipi merkez konumunda:
-
A hattı kapalı
-
B hattı kapalı
-
P hattı → T hattına bağlı (serbest dönüş)
Bu merkez yapısı; pompa akışının tanka rahatça dönmesini sağlayarak basınç birikimini önler, aynı zamanda aktüatör hattını (A-B) kilitler. Bu nedenle H-merkez valfler özellikle konum sabitleme, yük güvenliği ve pompa koruması gerektiren sistemlerde kullanılır.
Uygulama alanları arasında hidrolik güç üniteleri, vinç ve kaldırma sistemleri, pres hatları, yük sabitleme gerektiren devreler, mobil hidrolik makineler ve endüstriyel otomasyon sistemleri bulunur.
Hyforce üretim kalitesine sahip bu model; dayanıklı döküm gövde, yüksek performanslı EG serisi 12V DC bobin, hassas makine toleransları ve uzun ömürlü sızdırmazlık bileşenleri ile yüksek stabilite ve güvenilirlik sunar. 60 L/dk debi kapasitesi ve 315 bar maksimum basınç dayanımı ile profesyonel hidrolik devrelerde kullanım için uygundur.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | 4WE6H-6X/EG12N9Z4 |
| Standart | NG6 / CETOP 3 (ISO 4401) |
| Valf Tipi | Tek Bobin 4/2 – H Merkez 4/3 |
| Merkez Pozisyonu | H tipi (A ve B kapalı, P-T açık) |
| Bobin Tipi | EG Serisi |
| Bobin Voltajı | 12V DC |
| Maksimum Debi | 60 L/dk |
| Maksimum Çalışma Basıncı | 315 Bar |
| Bağlantı Ölçüsü | 1/4" |
| Montaj Tipi | NG6 – 4 Delikli Montaj |
| Gövde Malzemesi | Yüksek dayanımlı döküm |
| Kaplama | Mavi yüzey koruma kaplaması |
